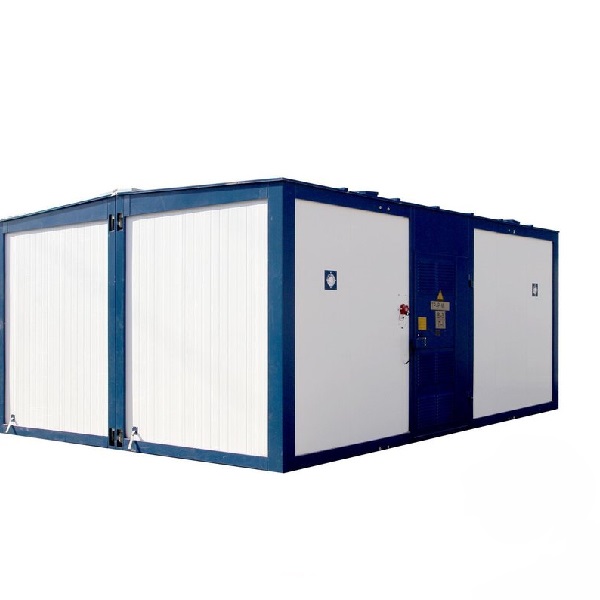

БМ КТП представляет собой утеплённое здание, предназначенное для приёма, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц в сетях электроснабжения промышленных, нефтегазодобывающих предприятий и других объектах с глухозаземленной или изолированной нейтралью на стороне низкого напряжения.

БМ КТП эксплуатируется на открытом воздухе и имеет следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха от минус 60 до плюс 40 °С;
  • среднегодовое значение относительной влажности окружающего воздуха 80 % при плюс 25 °С;
  • верхнее значение относительной влажности окружающего воздуха 95 % при плюс 25 °С;
  • высота над уровнем моря не более 1000 м;
  • атмосферное давление в диапазоне 86,6-106,7 кПа;
  • стойкость БМ КТП в условиях гололёда при толщине льда до 20 мм и скорости ветра до 15 м/с (скоростном напоре ветра 146 Па), а при отсутствии гололёда – при скорости ветра до 36 м/с (скоростном напоре ветра до 800 Па);
  • сейсмостойкость конструкции зданий определяется проектным заданием (до 9 баллов по СНиП II-7-81), в общем случае – не сейсмостойкая.
БМ КТП нельзя эксплуатировать:
  • во взрывоопасной среде, а также в среде, содержащей токопроводящую пыль, едкие пары и газы, разрушающие металл и изоляцию (атмосфера типа II по ГОСТ 15150-69);
  • в местах подверженных сильной тряске, вибрации и ударам;
  • на передвижных шахтных и других установках.

Конструкция здания обеспечивает защиту внутренних помещений от осадков интенсивностью до 5 мм/мин.
Категория здания, сооружения – В4 по ст. 27 Федерального закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».

Степень огнестойкости блок-бокса – II, III или IV по ст. 30 и 87 Федерального закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».

Класс конструктивной пожарной опасности – С0 по ст. 30 и 87 Федерального закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности». Класс функциональной пожарной безопасности – Ф.5.1 по ст. 32 Федеральногозакона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».

Полный назначенный срок службы корпусных элементов здания – 30 лет, в том числе до капитального ремонта – 10 лет. При этом средний срок службы инженерного оборудования составляет не менее 10 лет.

Основные параметры БМ КТП























Номинальный ток вводов устройств высокого напряжения и сборных шин распределительных устройств низкого напряжения соответствует номинальному току установленного трансформатора.

Вводы и сборные шины БМ КТП допускают аварийные перегрузки на 30% сверх номинального тока силового трансформатора продолжительностью не более трёх часов в сутки, если длительная предварительная нагрузка составляла не более 70 % номинального тока трансформатора.
